Use Case Diagram (유스케이스 다이어그램) 완벽 이해하기

🎨 Use Case Diagram (유스케이스 다이어그램) 완벽 이해하기

---

1️⃣ Use Case Diagram이란?

구분설명

📌 정의	시스템과 사용자(Actor)의 상호작용을 시각적으로 표현한 다이어그램
🎯 목적	시스템이 제공하는 **기능(서비스)**과 그 기능을 누가 사용하는지를 명확히 보여줌
👀 관점	사용자(Actor) 관점에서 시스템을 바라본 그림
활용 예시	요구사항 분석, 시스템 설계 초기 단계

🔹 쉽게 말하면?
시스템이 무엇을 제공하고, 누가 어떻게 사용하는지를 한눈에 보여주는 그림!

---

2️⃣ 구성 요소 (4대 요소)

요소설명표기법

🎭 Actor	시스템과 상호작용하는 사람, 조직, 또는 다른 시스템	사람 아이콘
📦 System	다이어그램의 경계, 시스템이 포함하는 기능의 영역	사각형
✅ Use Case	시스템이 제공하는 기능(서비스)	타원(Oval)
🔗 Relation	Actor와 Use Case 간의 관계선, 기능 간 확장/포함 관계 등	선, 화살표 등

---

3️⃣ Relation (관계) 종류

관계 유형설명표기법

➖ Association	Actor와 Use Case를 단순히 연결	직선
➕ Include	공통 기능을 다른 Use Case가 반드시 포함할 때	점선 + <<include>>
➕ Extend	조건부로 기능이 확장될 때	점선 + <<extend>>
⬜ Generalization	Actor나 Use Case의 상속 관계	삼각형 화살표

---

4️⃣ 예시로 쉽게 이해하기

📂 예시: "온라인 쇼핑몰 시스템"

• 고객(Actor)은 상품을 검색하고, 장바구니에 담고, 결제를 할 수 있음
• 관리자는 상품을 등록하거나 재고를 관리함

---

🎨 Use Case Diagram 예시

        [온라인 쇼핑몰 시스템]
   ┌──────────────────────────────┐
   │    ○ 상품 검색                │
   │    ○ 장바구니 담기            │
   │    ○ 결제하기                 │
   │    ○ 상품 등록 <<관리자>>     │
   │    ○ 재고 관리 <<관리자>>     │
   └──────────────────────────────┘
        ↑             ↑
      고객         관리자

• Actor
  • 고객
  • 관리자
• Use Case
  • 상품 검색, 장바구니 담기, 결제하기 (고객)
  • 상품 등록, 재고 관리 (관리자)
• Include 예시
  • 결제하기 ➡️ <<include>> 결제 수단 선택
• Extend 예시
  • 결제하기 ➡️ <<extend>> 쿠폰 적용 (조건부 기능)

---

5️⃣ 활용 포인트

• 복잡한 시스템이라도 누가, 어떤 기능을 사용하는지 명확하게 표현 가능
• 개발자, 기획자, 디자이너 모두가 시스템을 빠르게 이해할 수 있음
• 요구사항 누락을 방지하고 기능 목록을 정리할 때 유용

---

6️⃣ 요약

항목내용

무엇?	사용자와 시스템의 상호작용을 표현하는 다이어그램
왜 필요?	시스템 기능과 사용자의 관계를 시각적으로 파악
언제 사용?	시스템 분석, 설계 초기 단계
주요 요소	Actor, System, Use Case, Relation

---

혹시 상빈님이 진행 중인 프로젝트가 있다면, 그에 맞는 맞춤형 Use Case Diagram 예시를 그려줄 수도 있어요!
예를 들어 Leeturn.py 팀 프로젝트 기준으로 그려볼까요? 😄

필요하면 말씀해 주세요!

나의 말:

응 우리팀 프로젝트기준으로 그려봐줄래?

ChatGPT의 말:

좋아요, 상빈님! 😄
Leeturn.py 팀 프로젝트 기준으로 Use Case Diagram을 설계해볼게요.

---

🎯 [Leeturn.py] 프로젝트 개요

• 프로젝트명: 심리 설문조사 플랫폼
• 주요 기능:
  1. 회원가입 / 로그인
  2. 설문 참여
  3. 설문 결과 조회
  4. 관리자 질문/선택지/이미지 관리
  5. 사용자 응답 데이터 관리
• 주요 Actor:
  • 👤 사용자 (User)
  • 🛠️ 관리자 (Admin)

---

🎨 Leeturn.py Use Case Diagram 설명

🟢 Actor

• 사용자(User): 설문에 참여하고 결과를 확인하는 일반 사용자
• 관리자(Admin): 설문 문항, 선택지, 이미지 및 응답 데이터 관리

---

🟢 Use Cases

ActorUse Case 목록

사용자	- 회원가입/로그인 - 설문 시작 - 답변 제출 - 결과 확인
관리자	- 질문 관리 - 선택지 관리 - 이미지 업로드 - 응답 데이터 조회

---

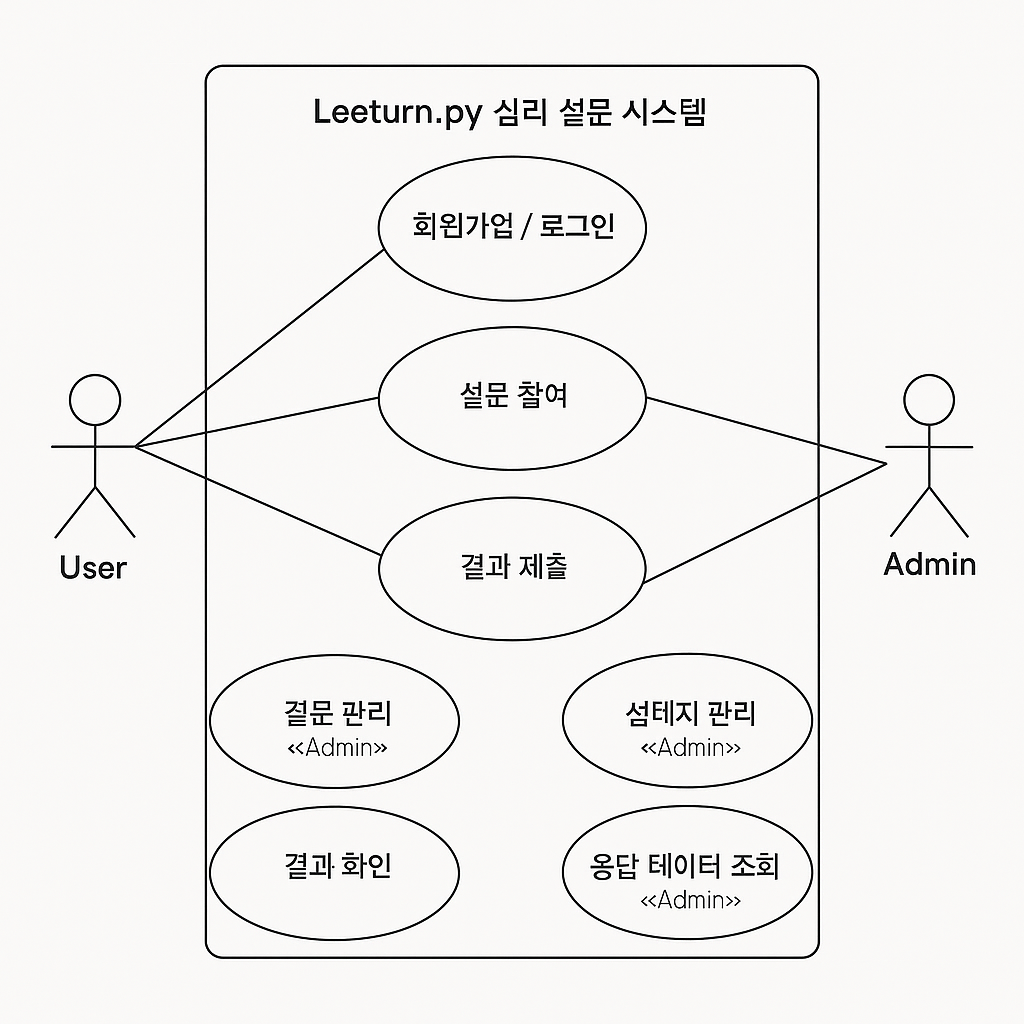

✨ 다이어그램 구조 (설명)

              👤 사용자                              🛠️ 관리자
                 │                                       │
   ┌─────────────┼───────────────────────────────────────┼──────────────┐
   │        [Leeturn.py 심리 설문 시스템]                               │
   │   ┌────────────────────────────────────────────────────────────┐   │
   │   │   ○ 회원가입 / 로그인                                      │   │
   │   │   ○ 설문 참여                                             │   │
   │   │       └── ○ 답변 제출                                     │   │
   │   │       └── ○ 결과 확인                                     │   │
   │   │   ○ 질문 관리  <<Admin>>                                  │   │
   │   │   ○ 선택지 관리 <<Admin>>                                 │   │
   │   │   ○ 이미지 업로드 <<Admin>>                               │   │
   │   │   ○ 응답 데이터 조회 <<Admin>>                            │   │
   │   └────────────────────────────────────────────────────────────┘   │
   └─────────────────────────────────────────────────────────────────────┘

---

✅ 포인트

• 설문 참여는 반드시 회원가입/로그인 후 가능 👉 <<include>> 관계 적용 가능
• 결과 확인은 답변 제출 이후에만 가능 👉 <<extend>>로 표현 가능
• 관리자는 CRUD 기능 중심으로 시스템을 유지 관리
